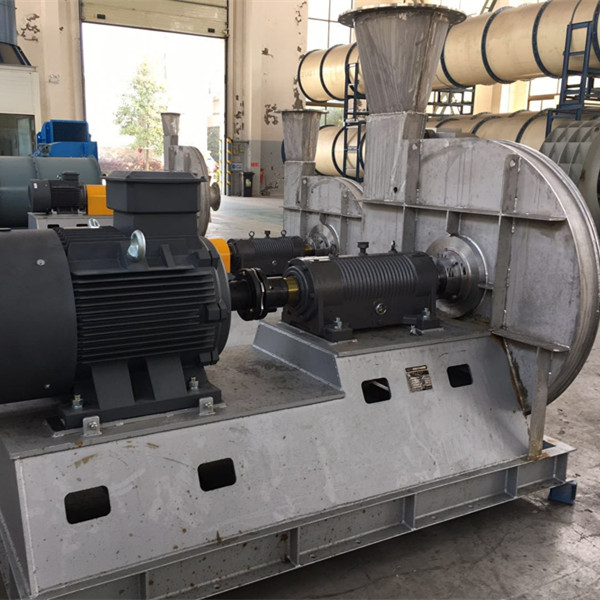

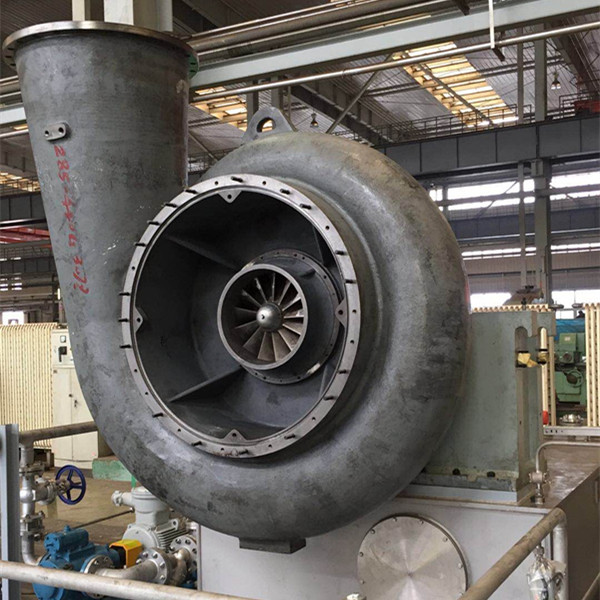

53221A C800-1.6 Centrifugal Blower
Tag No: 53221A
Model: C800-1.6
Name: Centrifugal Blower
- 鼓风机技术参数
Technical parameters of blower
|
名称 Name |
最大 Maximum |
运行 Operation |
最小 Minmum |
|
进口流量（m3/min） Inlet flow rate （m3/min） |
920 |
800 |
510 |
|
大气压力（KPa） Atmospheric pressure (KPa) |
100 |
100 |
100 |
|
介质温度（℃） Medium temperature (℃) |
最高35 Maximum 35 |
标准20 Standard 20 |
最低-35 Minimum -35 |
|
出气压力（KPa） Outlet pressure (KPa) |
159 |
169 |
176 |
|
介质名称 Medium name |
空气（相对空气湿度50%） Air (relative humidity 50%) |
||
- 鼓风机设计技术参数
Technical parameters for blower design
|
介质 Medium |
空气 Air |
|
介质成分(V%) : Medium composition(V%): |
|
|
进口流量 Inlet flow rate |
800 m3/min |
|
进口压力 Inlet pressure |
100 Kpa A |
|
进口温度 Inlet temperature |
30℃ |
|
出口压力 Outlet pressure |
160 Kpa G |
|
相对湿度 Relative humidity |
50% |
|
气体常数 Gas constant |
288.3 J/kgk |
|
风机型号 Blower model |
C800-1.6 |
|
结构型式 Structural type |
|
|
缸数 Number of cylinders |
1 |
|
冷却次数 Number of cooling cycles |
0 |
|
级数 Number of stages |
2 |
|
布置形式 Arrangement type |
电机+鼓风机 Motor + Blower |
|
风机转速 Blower rotational speed |
2980 r/min |
|
轴功率 Shaft power |
1100 KW |
|
重量 Weight |
|
|
转子 Rotor |
～1164 kg |
|
鼓风机 Blower |
～13726 kg |
|
外形尺寸(长宽高mm) Overall dimensions (length × width × height, mm) |
～约6000×2260×1800含电机 Approx 6000×2260×1800 with motor |
|
转子材质 Rotor material |
|
|
叶轮前后盘 Front and rear discs of impeller |
15MnV |
|
叶片 Blade |
15MnV |
|
主轴 Main shaft |
45 |
|
定子材质 Stator material |
|
|
机壳 Casing |
HT250 |
|
隔板 Baffle plate |
HT250 |
|
主机密封、轴承及润滑 Main unit seal, bearings, and lubrication |
|
|
密封型式 Seal type |
迷宫密封 Labyrinth seal |
|
轴承型式 Bearing type |
可倾瓦轴承 Tilting-pad bearing |
|
轴润滑方式 Shaft lubrication type |
强制润滑 Forced lubrication |
|
辅机选型 Auxiliary equipment model selection |
|
|
密封型式 Seal type |
迷宫密封 Labyrinth seal |
|
轴承型式 Bearing type |
可倾瓦轴承 Tilting-pad bearing |
|
轴润滑方式 Shaft lubrication type |
强制润滑 Forced lubrication |
|
油站 Oil station |
有 63 L/min Included 63 L/min |
|
电机 Motor |
有 Included |
|
额定功率 Rated power |
1250 KW |
|
电机转速 Motor speed |
2980 r/min |
|
密封型式 Seal type |
迷宫密封 Labyrinth seal |
