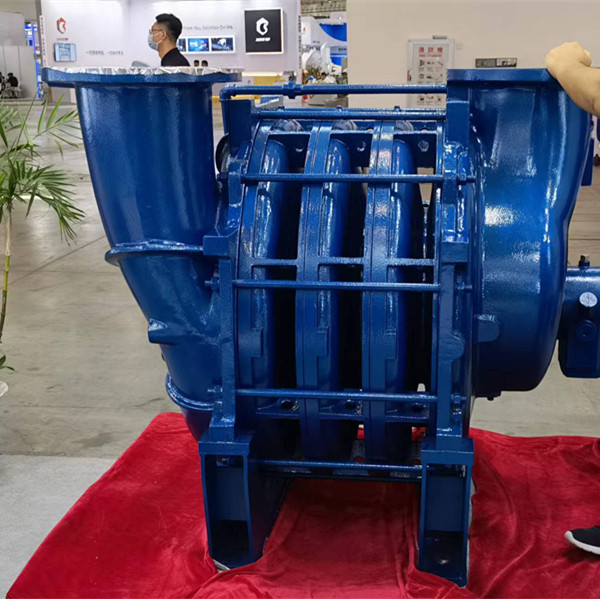

53219A Multi Stage Centrifugal Blower
产品代号：53219A
型号：C62-1.3Z
产品名称：多级离心式鼓风机

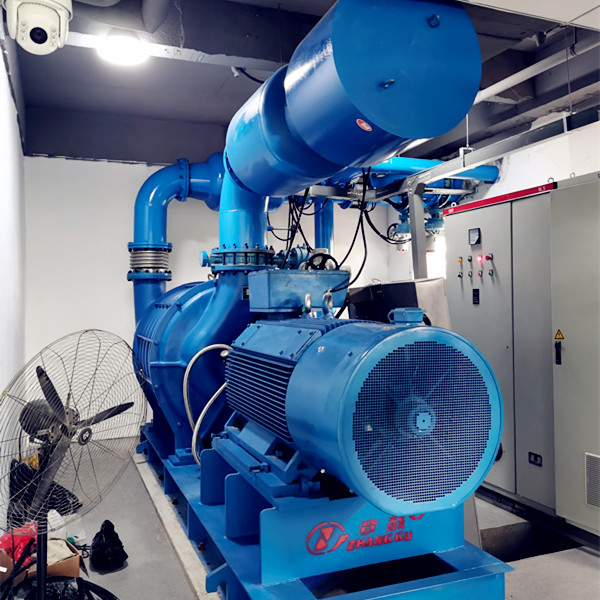

1. 多级离心鼓风机配置清单
Configuration list of multi stage centrifugal blower
|
序号 SN |
名称 Name |
规格型号 Specification |
数量 Qty |
备注 Remark |
|
1.1 |
多级离心风机 Multi stage centrifugal blower |
C62-1.3Z |
1台 1 set |
包括共用底座、联轴器及防护罩、地脚螺栓及一次开车用油等
Including shared base frame, coupling and protective cover, anchor bolts, and oil for one operation, etc.
|
|
1.2 |
电动机 Electric motor |
YE3-225M-2 45 KW |
1台 1 set |
380 V，2980 r/min，IP55 F级，50 HZ
380 V, 2980 r/min, IP55 grade F, 50 HZ
|
|
1.3 |
入口消声器 Inlet silencer |
XSQ-ZG-250 |
1件 1 pc |
|
|
1.4 |
入口手动蝶阀 Inlet manual butterfly valve |
D371X-10Q DN250 |
1件 1 pc |
|
|
1.5 |
出口弹性接头 Outlet elastic joint |
KXT-Ⅲ DN250 |
1件 1 pc |
|
|
1.6 |
出口消声器 Outlet silencer |
KMC-250 |
1件 1 pc |
|
|
1.7 |
放空三通 Empty three-way valve |
ST-150-250 |
1件 1 pc |
|
|
1.8 |
放空消声器 Empty silencer |
KM-150 |
1件 1 pc |
|
|
1.9 |
放空手动蝶阀 Empty manual butterfly valve |
D371X-10Q DN150 |
1件 1 pc |
|
|
1.10 |
止回阀 Check valve |
H76X-10Q-DN250 |
1件 1 pc |
|
|
1.11 |
出口手动蝶阀 Outlet manual butterfly valve |
D371X-10Q DN250 |
1件 1 pc |
|
|
1.12 |
耐震压力表 Shock resistant pressure gauge |
YTN-100 |
1件 1 pc |
|
|
N1. |
备注 Note |
|
|
|
|
N.1.1 |
性能参数：流量：62 m3/min，进气压力:96.03 KPa,升压:26.46 KPa 进气温度：20℃,转速2980 r/min，电机功率45 KW。
Performance parameters: flow: 62 m3/min, inlet pressure: 96.03 KPa, boost pressure: 26.46 KPa, inlet temperature: 20℃, speed: 2980 r/min, motor power: 45 KW.
|
|||
|
N.1.2 |
传动形式：联轴器直联传动。 Transmission type: coupling direct transmission.
|
|||
|
N.1.3 |
叶轮材质为ZL101A/16Mn，机壳材质为HT250。 The impeller material is ZL102A/16Mn, and the shell material is HT250.
|
|||
|
N.1.4 |
风机轴承采用进口SKF/FAG轴承,稀油润滑,空冷。 The blower bearings adopt imported SKF/FAG bearings, lubricated with thin oil, and air-cooled.
|
|||
|
|
|
|||
2. 多级离心鼓风机数据表
Data sheet of multi-stage centrifugal blower
|
2.1 |
离心鼓风机 Centrifugal blower |
|||
|
|
序号 SN |
设备位号 Equipment tag number |
风机型号 Blower model |
数量 Qty |
|
2.1.1 |
|
C62-1.3Z |
1 台 1 set |
|
|
|
|
|
|
|
|
2.2 |
工况条件 Working conditions |
|||
|
|
序号 SN |
名称 Name |
参数 Parameter |
|
|
2.2.1 |
输送介质 Transport medium |
空气 Air |
||
|
2.2.2 |
进口流量（m3/min） Inlet flow（m3/min） |
62 |
||
|
2.2.3 |
进气温度（℃） Inlet temperature（℃） |
20 |
||
|
2.2.4 |
进气压力（KPa A） Inlet pressure（KPa A） |
101.3 |
||
|
2.2.5 |
升压（KPa） Boosting pressure (KPa) |
26.46 |
||
|
|
|
|
||
|
2.3 |
风机性能 Blower performance |
|||
|
|
序号 SN |
名称 Name |
参数 Parameter |
|
|
2.3.1 |
风机型号 Blower model |
C62-1.3Z |
||
|
2.3.2 |
进口流量（m3/min） Inlet flow（m3/min） |
62 |
||
|
2.3.3 |
升压（KPa） Boosting pressure (KPa) |
26.46 |
||
|
2.3.4 |
风机转速（r/min） Blower speed (r/min) |
2980 |
||
|
2.3.5 |
传动形式 Transmission type |
联轴器 Coupling |
||
|
2.3.6 |
轴功率（KW） Shaft power (KW) |
36.2 |
||
|
|
|
|
||
|
2.4 |
配套电机 Equipped electric motor |
|||
|
|
序号 SN |
名称 Name |
参数 Parameter |
|
|
2.4.1 |
型号 Model |
YE3-225M-2 45 KW |
||
|
2.4.2 |
功率（KW） Power（KW） |
45 |
||
|
2.4.3 |
电压值（V） Voltage value (V) |
380 |
||
|
2.4.4 |
频率（HZ） Frequency (HZ) |
50 |
||
|
2.4.5 |
防护等级 Protection grade |
IP55 |
||
|
2.4.6 |
绝缘等级 Insulation grade |
F级 |
||
|
2.4.7 |
电机厂家 Motor manufacturers |
|
||
|
|
|
|
|
|
|
2.5 |
润滑及冷却 Lubrication and cooling |
|||
|
|
序号 SN |
名称 Name |
参数 Parameter |
|
|
2.5.1 |
润滑方式 Lubrication method |
润滑油润滑 Lubricating oil lubrication |
||
|
2.5.2 |
润滑脂牌号 Model number of lubricating grease |
美孚SHC629 Mobil SHC629 |
||
|
2.5.3 |
冷却方式 Cooling method |
空冷 Air cooling |
||
|
2.5.4 |
冷却水流量（L/min ） Cooling water flow (L/min) |
-- |
||
|
2.5.5 |
冷却水压力（Kg/cm2） Cooling water pressure (Kg/cm2) |
-- |
||
|
|
|
|
||
|
2.6 |
材料 Material |
|||
|
|
序号 SN |
名称 Name |
参数 Parameter |
|
|
2.6.1 |
机壳 Shell |
HT250 |
||
|
2.6.2 |
叶轮 Impeller |
ZL101A/16Mn |
||
|
2.6.3 |
主轴 Main shaft |
45# |
||
|
|
|
|
||
